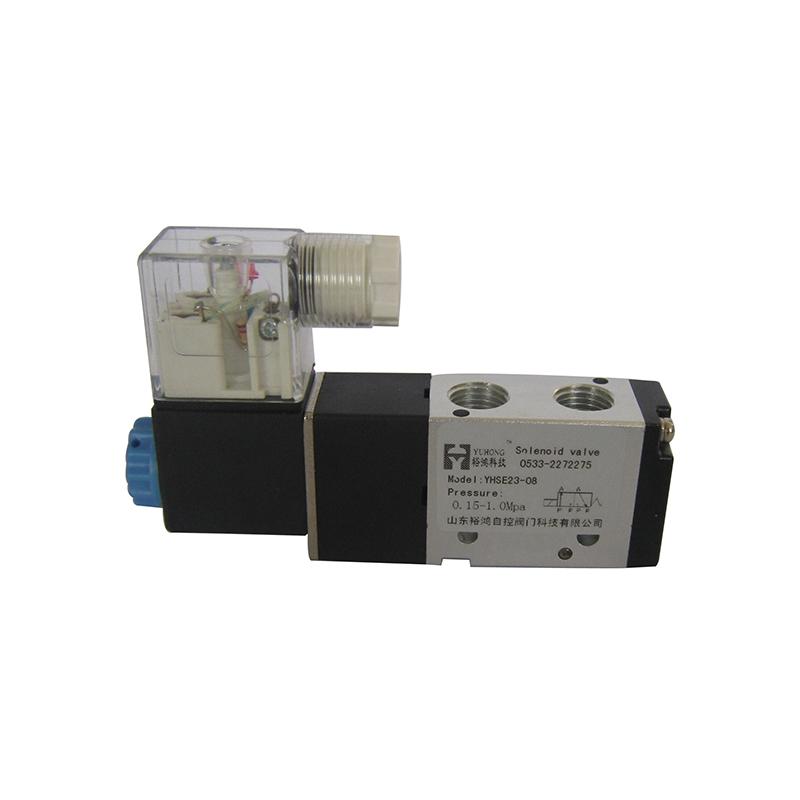

YHSE-23系列二位三通換向電磁閥
應用范圍
本閥主要用于氣動控制系統，如控制氣缸、氣動機械設備等以氣體作為驅動裝置的自動化控制
技術參數
公稱通徑 | DN6-15mm |
原理結構 | 先導式 |
閥體材質 | 鋁 |
密封材料 | NBR |
環境溫度 | -10℃~+50℃ |
流體溫度 | C2組：5℃~50℃ |
適用流體 | 空氣、氮?dú)?/span> |
連接方式 | 內螺紋 |
安裝方式 | 任意 |
防護等級 | IP65 |
功能選項
代號 | 功能名稱 | 功能說明 |
SE | 單電控 | 一個線圈控制 |
DE | 雙電控 | 兩個線圈控制 |
B | 板貼式 | 板貼式（NAMUR）安裝 |
E | 防爆型 | 防爆等級：ExmbIIT4GB |
****防爆監督站檢驗合格，防爆證號：CNEx12.2053x | ||
電氣參數
電源電壓 | 220V、110V、24V AC 50/60Hz、24V、12V DC |
額定功率 | 普通型：AC：4.5VA DC：3W 防爆型：AC：5.5VA DC：5W |
電壓公差 | ±10% |
電氣鏈接 | 普通型：標準接線盒 防爆型：A型M14*1.5內螺紋 B型G1/2外螺紋 |
外形尺寸
型號規格 | 氣源接口 | 通徑 mm | 工作壓力bar | 外形尺寸 | ||||
GX進氣 | GY排氣 | L | L1 | W | H | |||
YHSE2306 | 1/4 | 1/4、1/8 | 6 | 2~8 | 33 | 27 | 18 | 88 |
YHSE2308 | 1/4 | 1/4、1/8 | 8 | 2~8 | 67 | 35 | 22 | 102 |
YHSE2310 | 3/8 | 1/4、3/8 | 10 | 2~8 | 70 | 40 | 27 | 114 |
YHSE2315 | 1/2 | 1/4、1/2 | 15 | 2~8 | 71 | 50 | 34 | 145 |
備注：1、以上YHSE2306電源連接普通型為引線式，該規格無防爆型，其余規格普通型為標準接線盒
2、表中尺寸為普通型尺寸，防爆型尺寸有所變化，請參考后面防爆線圈尺寸。
優化考慮：流體介質空氣或氮?dú)庑杞?jīng)40微米過濾且無腐蝕性，流體應無凝固或結晶現象。
